测量电动增压器流量计
涡街流量计主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质，涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响；无可动机械零件，因此可靠性高,维护量小；涡街流量计参数能长期稳定。夹持型涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+350℃的工作温度范围内工作，有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
主要特点：
•精确度较高，液体测量精度为±1.0%；气体测量精度为±1.5%
•压损小，约为孔板流量计的1/4，属于节能流量仪表
•安装方式灵活，可水平，垂直和不同角度倾斜安装
•采用消扰电路和抗震动传感头，具有一定抗坏境震动性能
•无可动部件，仪表寿命长
技术参数：
仪表型号 | HLLU-N | HLLU-A | HLLU-B | HLLU- C | HLLU- D1/D2 |
信号输出 | 脉冲 | 4-20mA | 无 | 4-20mA | 可选4-20mA或脉冲 |
供电电源 | 24VDC±15% | 24VDC±15% | 锂电池 | 24VDC±15% | 24VDC±15%和锂电池 |
通讯接口 | 无 | 无 | 无 | 可选RS485 | 可选RS485 |
精度等级 | 液体：1.0级 | 液体：1.0级 | 液体：1.0级 | ||
显示器 | 无 | 有 | 有 | ||
仪表材质 | 304SS | 304SS | 304SS | ||
防爆等级 | 可选ExiaIICT5或ExdIIBT6 | 可选ExiaIICT5或ExdIIBT6 | 可选ExiaIICT5或ExdIIBT6 | ||
防护等级 | IP65 | IP65 | IP65 | ||
整机功耗 | ＜1W | ＜1W | ＜1W | ||
仪表通经 | DN15~DN300 | DN15~DN300 | DN15~DN300 | ||
安装方式 | 法兰夹持或一体化法兰连接 | 法兰夹持或一体化法兰连接 | 法兰夹持或一体化法兰连接 | ||
耐压等级 | 可选1.6MPa或2.5MPa | 可选1.6MPa或2.5MPa | 可选1.6MPa或2.5MPa | ||
介质温度 | -40℃~250℃、-40℃~350℃ | -40℃~250℃、-40℃~350℃ | -40℃~250℃、-40℃~350℃ | ||
环境温度 | -20℃~60℃ | -20℃~60℃ | -20℃~60℃ | ||
流量范围：
仪表口径（mm) | 液体流量范围(m3/h) | 气体流量范围(m3/h) |
15 | 1.2-6.2 | 2.8-12 |
20 | 1.5-10 | 6-30 |
25 | 1.6～16 | 8.8-55 |
40 | 2～40 | 25～205 |
50 | 3～60 | 35～350 |
80 | 6.5～130 | 86～1100 |
100 | 15～220 | 133～1700 |
150 | 30～450 | 347～4000 |
200 | 45～800 | 560～8000 |
250 | 65～1250 | 890～11000 |
300 | 95～2000 | 1360～18000 |
(300) | 100～1500 | 1560～15600 |
(400) | 180～3000 | 2750～27000 |
(500) | 300～4500 | 4300～43000 |
(600) | 450～6500 | 6100～61000 |
(800) | 750～10000 | 11000～110000 |
(1000) | 1200～1700 | 17000～170000 |
>(1000) | 协议 | 协议 |
注：表中（300）—（1000）口径为插入式。

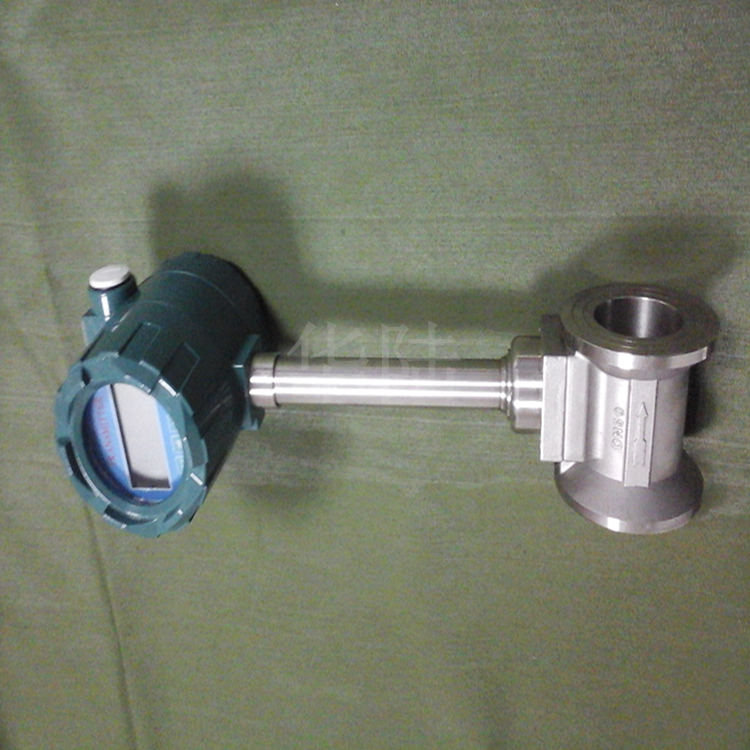

流量计1：

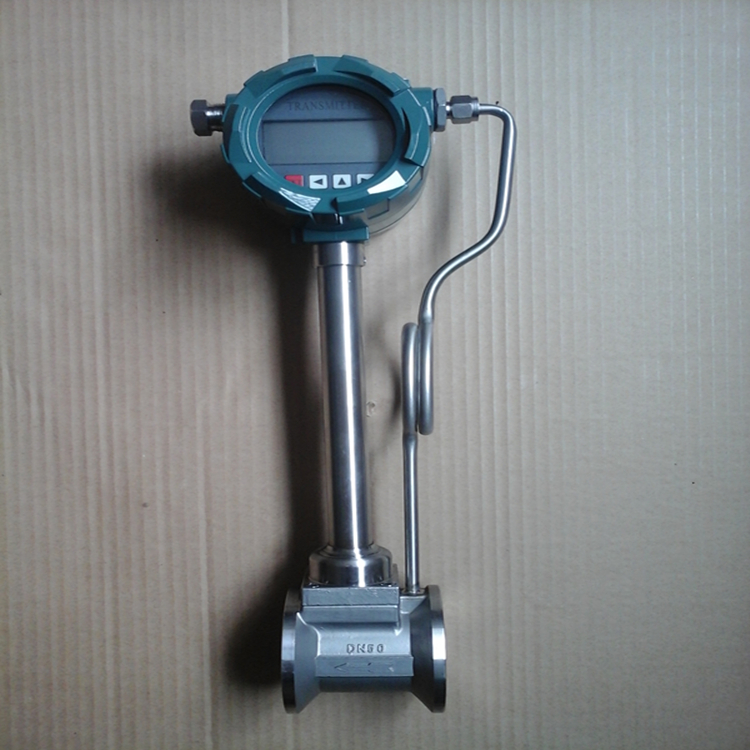

流量计2：
