涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定后使用，若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
工作原理：
图所示为涡轮流量传感结构简图，由图可见，当被测流体流 过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值，检测线图中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示，涡轮流量计的流量方程可分为两种：实用流量方程和理论流量方程。
实用流量方程 qv=f/k 公式1 qm=qvp 公式2
式中qv,qm……分别为体积流量，m3/s；质量流量，kg/s
f……流量计输出信号的频率Hz；K……流量计的仪表系数，P/m3
结构：
涡轮流量计主体、前支撑、涡轮、前置放大器、后支撑、导流器、轴承等组成，前置放大器内设置有磁铁，感应线圈和放大单元，当被测流体经过流量计时，推动涡轮旋转，涡轮周期性地改变磁路的磁阻值，使通过线圈的磁通量发生周期性变化，从而在线圈内感应出脉动电信号，经放大和处理后传送至二次仪表，或就地现场显示，以实现流量积算。
产品特点：
1.高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
2.重复性好，短期重复性可达0.05%~0.2%；
3.就地显示，瞬时流量和累积流量；
4.输出脉冲频率信号，4-20mA，485通讯
5.可获得很高的频率信号，信号分辨力强；
6.范围度宽，中大口径可达1：20，小口径为1：10；
7.结构紧凑轻巧，安装维护方便，流通能力大；
8.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
9.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器；
10.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

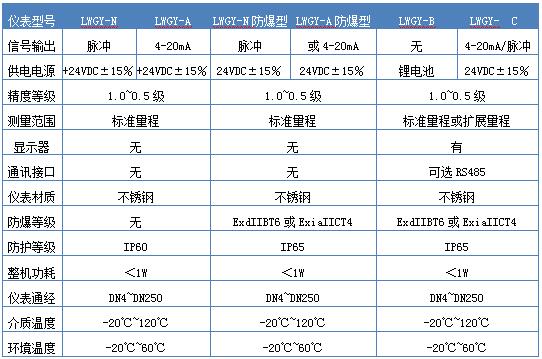

技术参数：

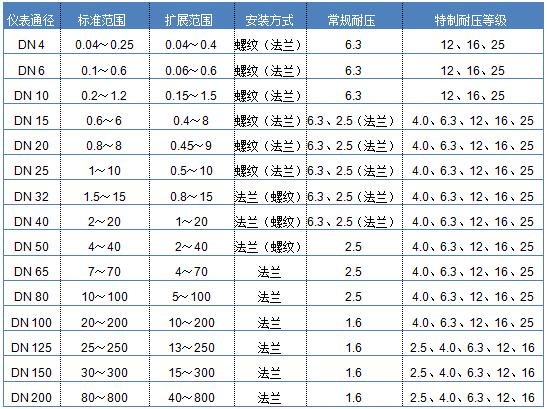

流量范围：
传感器1：
传感器2：
