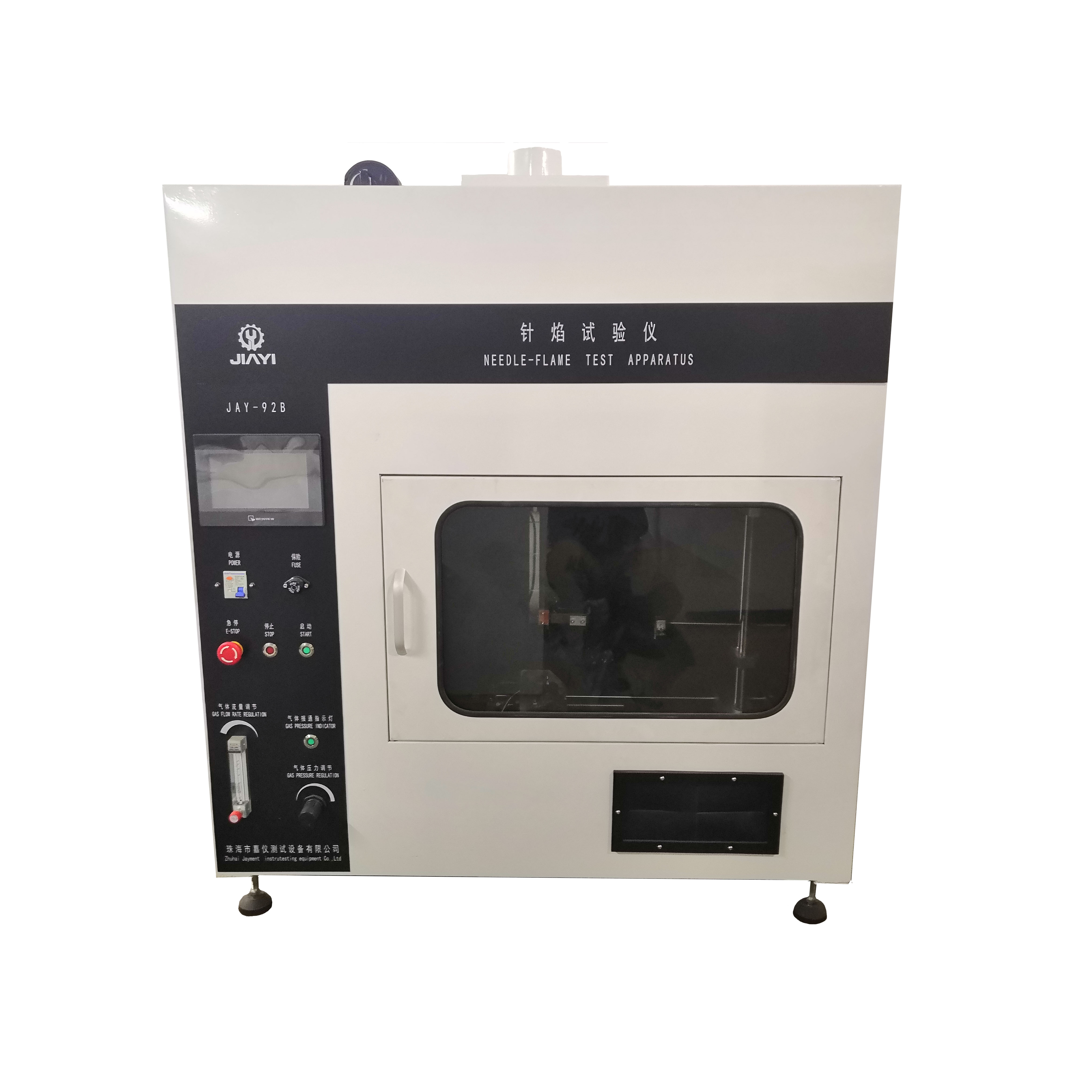

针焰试验仪
JAY-9202A
一、 产品概述
针焰试验仪是用规定尺寸 (Φ0.9mm ) 的针状燃烧器，通以特定燃气 ( dingwan) ，以 45°角定时定向施燃试品，视试品是否引燃及持燃时间和燃烧长度来评定设备内部因故障条件造成的小火焰的着火危险性。装置符合GB4706.1-2005、GB5169.5-2008、IEC60695-11-5、IEC60335-1等标准要求。
针焰试验仪适用于照明、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件、辅件等电工电子设备及其部件、组件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。
二、型号规格及技术参数
参数\型号 | JAY-9202A |
工作电压 | 220V/50Hz |
计时装置 | 9999X0.1S |
燃烧器 | 内孔φ0.5mm ± 0.1mm ，外径 ≤φ0.9mm ，长 ≥ 35mm，不锈钢 |
燃烧角度 | 倾斜 45°( 试验时 )或垂直 ( 调节火焰高度时 ) |

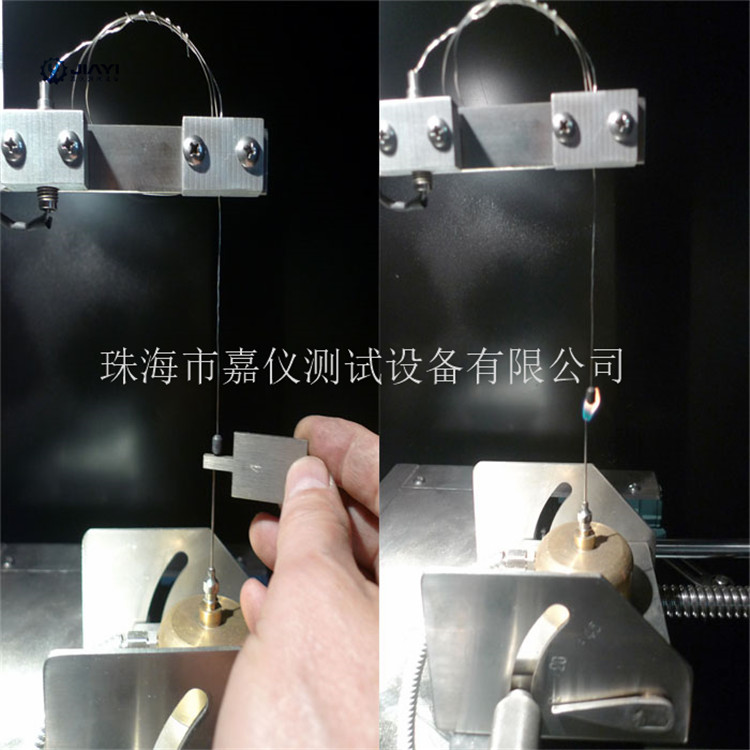

火焰高度 | 12±1mm可调(带火焰高度量规) |
气源种类 | 95% dingwan气 ( 可采用瓶装打火机气体 ) |
温度测试范围 | 0~1000℃ |
火焰升温要求 | 从100°升至700°的时间为标准值23.5S±1S内 |

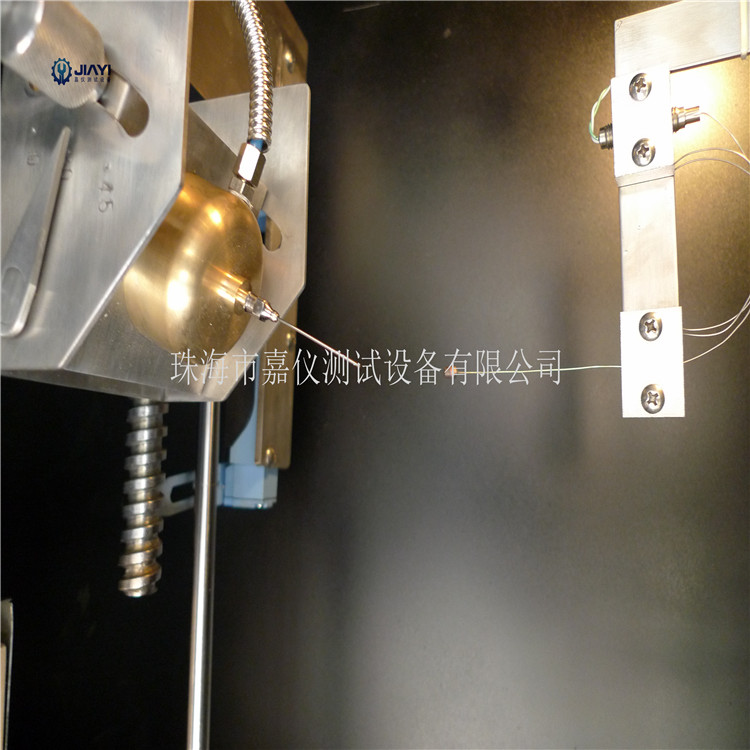

测温热电偶 | φ0.5 铠装镍铬/镍铝丝,K型热电偶 |
工作室 | 0.5 立方，不锈钢机箱，黑色亚光背景，（可定制0.75立方、1立方） |
试验过程 | 试验程序自动控制，独立抽风 |
气量大小调节 | 流量计调节 |
符合标准 | GB4706.1-2005、GB5169.5-2008、IEC60695-11-5、IEC60335-1 |
