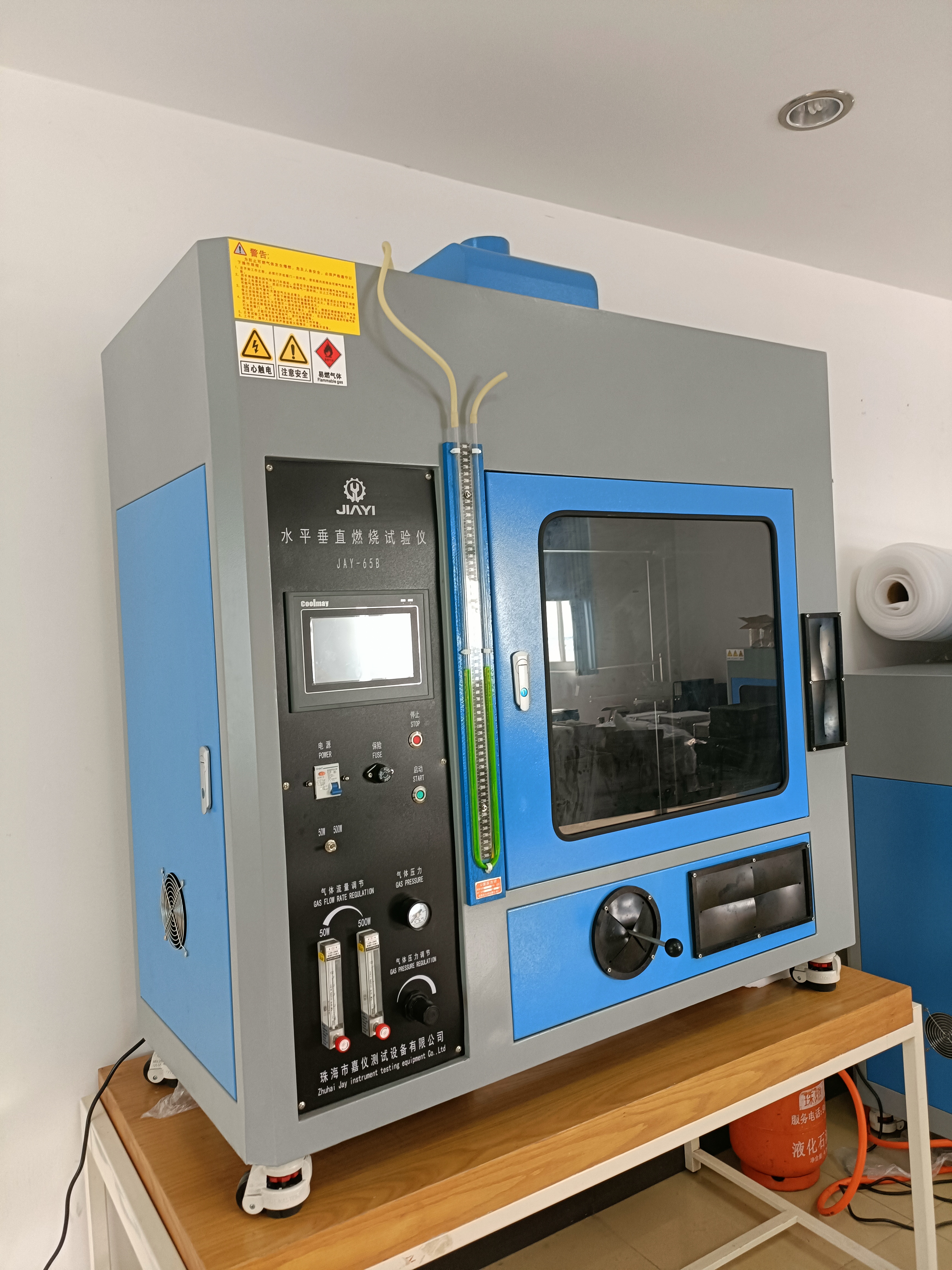

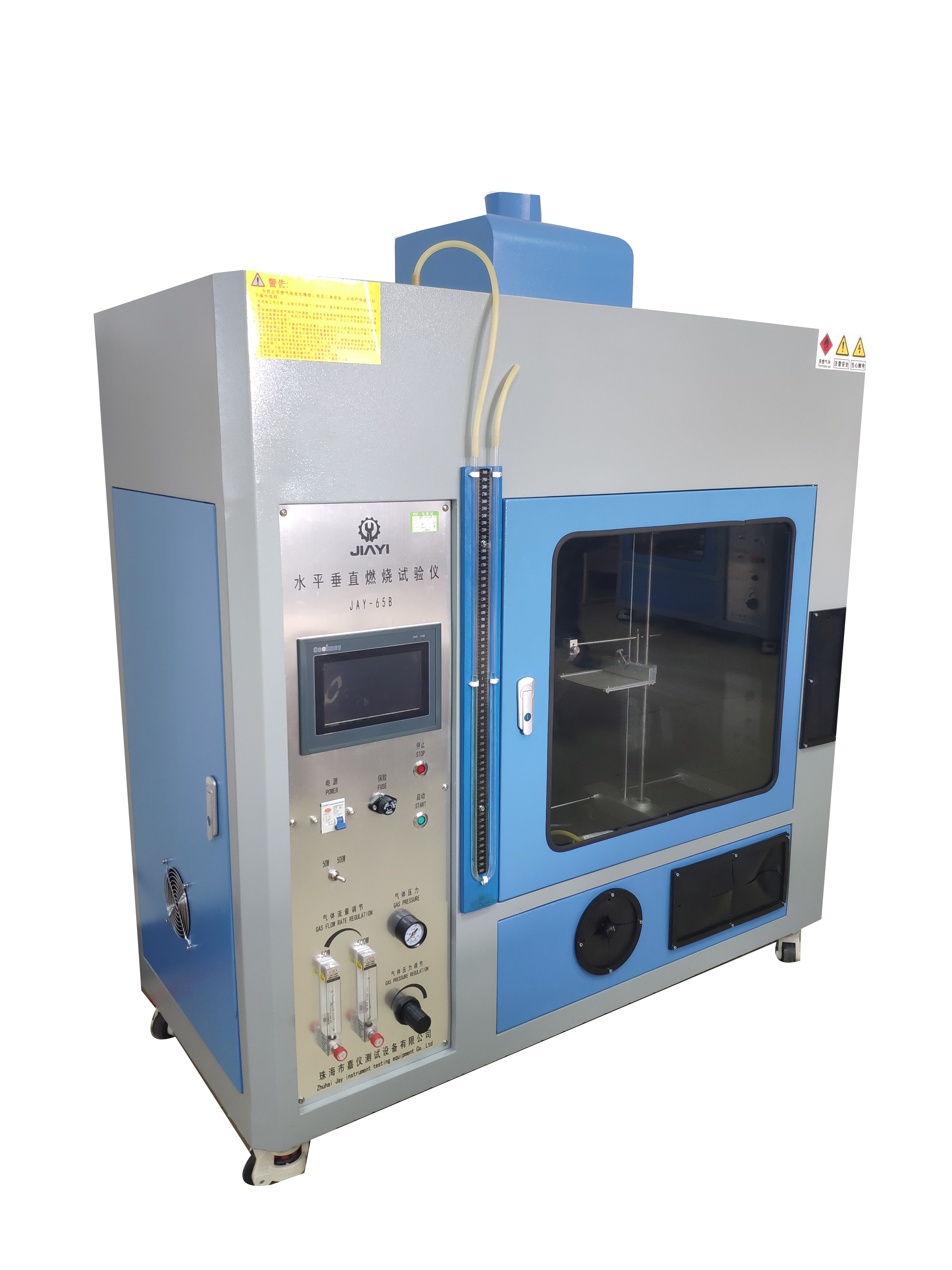

水平垂直燃烧试验仪
JAY-65B
一、产品概述：
水平垂直燃烧试验装置系列产品是根据UL94、GB2408-2008、GB/T5169-14(IEC60695-11-2) 《1KW标称预混合型火焰设备、确认试验方法和导则》、IEC60695-11-3（5VA、5VB级材料,火焰功率:500W）、IEC60695-11-4（V-1级材料,火焰功率:50W ）、GB/T5169-16(IEC60695-11-10)《50W火焰试验方法》、 GB/T5169-17（ IEC60695-11-20）《500W火焰试验方法》、GB5169.15、GB11020、等标准的相关条款要求而设计制造的,模拟电工电子产品周围发生着火时早期阶段火焰的影响，以便通过模拟技术评定着火危险程度。主要用于对塑料及其他非金属材料部件样品、固体材料和按ISO845的方法测定时视在密度不小于250kg/m'的泡沫塑料的相对燃烧特性进行水平、垂直可燃性试验。
本产品采用的PLC智能控制系统，触摸屏人性化的操作界面，且带有遥控无线感应远程操作，使记录更加精准；采用积分式进气点火系统，燃烧延时仅0.1秒，确保气体的充分燃烧时间；黑色背景，多功能火焰量规，火焰调节工作变得简单；箱体全不锈钢，观察窗口大；原装进口热电偶导温控制，外形美观；集多项国内外同类产品的优点，性能稳定，操作方便，是国内各大计量机构及实验室的选择。
二、规格及技术参数
规格 | 50W&500W |
符合标准 | IEC60695、GB5169、UL94、UL498、UL1363、UL498A和UL817 |
电 源 | 220V 50HZ |
操作系统 | 三菱PLC控制，威伦7寸彩色触摸屏操作 |
燃烧器 | 直径9.5mm ± 0.5mm，长度100mm |
燃烧角度 | 0°、20°、45°可调 |
火焰高度 | 20mm～125mm±1mm可调,配火焰高度量规 |
间隙量规 | 标准间隙规一套( 新标准要求) |
计时装置 | 9999X0.1s可预置 |
热电偶 | 采用原装进口Φ0.5mm铠装不锈钢护套K型热电偶 |
测温距离 | 10±1mm/55±1mm |
温度检测 | MAX 1100°C |
气体流量 | 105 ± 10 ml/min及965±30ml/min可调，精度1% |
水柱高度 | 高度差小于10mm |
校验时间 | 44±2S/54±2S |
测温铜头 | Ф5.5mm，1.76± 0.01 g；Ф9mm±0.01mm10 ± 0 .05 g，Cu-ETP纯度:99.96% |
气体类别 | jiawan |
箱 体 | 内箱容积大于0.75立方，黑色亚光背景，带排气风扇 |
