弗罗帕斯调节阀系列
自力式减压调节阀ZZYP-10-DN65自力式压差调节阀 高温调节阀
自力式差（微）压调节阀、自力式微压调节阀、自力式温度调节阀
别名：ZZWPE自力式温度调节阀，自立式温度控制阀
别名：ZZYVP带指挥器自力式微压调节阀，自力式微压控制阀，自力式微压氮封阀
别名：ZZCV自力式差压调节阀，自力式差压控制阀，自力式微压调压阀，自立式差压调压阀
自力式减压调节阀ZZYP-10-DN65自力式压差调节阀 高温调节阀
产品特点：
ZZYP、ZZYM型 自力式流量调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力支化，按设定值进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控侧系统。 该产品由低流阻单座（套筒）阀体、压力平衡件、指挥器及执行机构组成。是符含的新一代阀门产品，其特点有：
1、无需外加驱动能源的节能型自控系统．设备费用低；
2、结构简单．维护工作量小；
3、设可调且范围宽．便于用户在设定范围内连续调整流量；
4、指挥操作型较直接作用型动态响应快。精度高，可调比大；
5、阀内采用压力平衡机构，使调节阀反应灵敏、控制、允许压差大。
自力式减压调节阀ZZYP-10-DN65自力式压差调节阀 高温调节阀
主要技术参数
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
额定流量系数Kvs | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 400 | |
公称压力MPa | 1.6；4.0 | |||||||||||||
有效压力下流量（m3/h） | 0.02MPa | 1.5 | 2.5 | 3.5 | 5.5 | 9.0 | 14 | 22 | 36 | 55 | 70 | 125 | 180 | 250 |
0.05 MPa | 2.5 | 3.5 | 5.5 | 9.0 | 12 | 22 | 36 | 55 | 85 | 110 | 180 | - | - | |
噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
工作温度 ℃ | ≤140 | |||||||||||||
硬密封配隔离罐≤200 | 配隔离罐加长件≤200 | |||||||||||||
压力平衡元件 | 波纹管 | 滚动膜片 | ||||||||||||
法兰标准 | ANSI、JIS、DIN、GB、JB(特殊可按用户提供) | |||||||||||||
阀体材质 | 铸铁；铸钢；铸不锈钢 | |||||||||||||
阀芯材质 | 不锈钢,软密封为不锈钢镶嵌橡胶圈 | |||||||||||||
工作压力 | 公称压力(注意△Pmax及工作压力与工作温度的关系) | |||||||||||||
自力式减压调节阀ZZYP-10-DN65自力式压差调节阀 高温调节阀
执行器主要技术参数
有效面积（cm2） | 250 | 630 |
有效压力(MPa) | 0.02；0.05 | |
允许上下膜室之间压差(MPa) | 0.4 | 0.15 |
材质 | 膜盖:钢板镀锌；膜片:EPDM或FKM夹纤维 | |
控制管线、接头 | 铜管或钢管 | |
自力式减压调节阀ZZYP-10-DN65自力式压差调节阀 高温调节阀
性能指标
控制精度 | ±5％ | |||
允许泄漏量（在规定试验条件下） | 软密封 | 4×10-4额定容量 | ||
硬密封 | DN15～50 | DN65～125 | DN150～250 | |
10气泡/min | 20气泡/min | 40气泡/min | ||
允许压差
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
允许压差△P(MPa) | PN16 | 1.6 | 1.5 | 1.2 | 1.0 | |||||||||
PN40 | 2.0 | |||||||||||||
自力式减压调节阀ZZYP-10-DN65自力式压差调节阀 高温调节阀
ZZYP、ZZYM型自力式流量调节阀用户订购提示：
1）、请提供您需订购的调节阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、ZZYP、ZZYM型自力式流量调节阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供调节阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的ZZYP、ZZYM型自力式流量调节阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂。
4）、请向我司免费索取解压密码后：ZZYP、ZZYM型自力式流量调节阀使用说明书

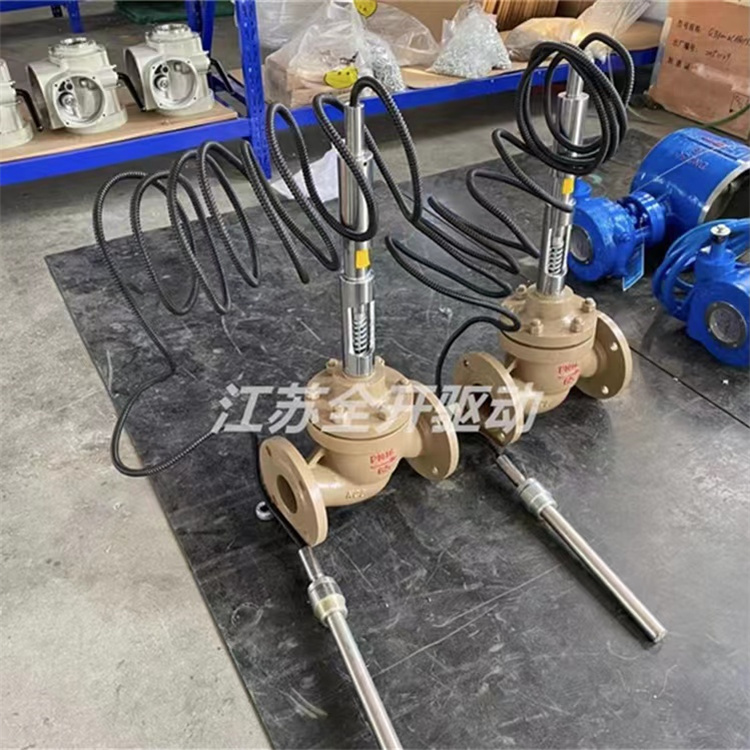

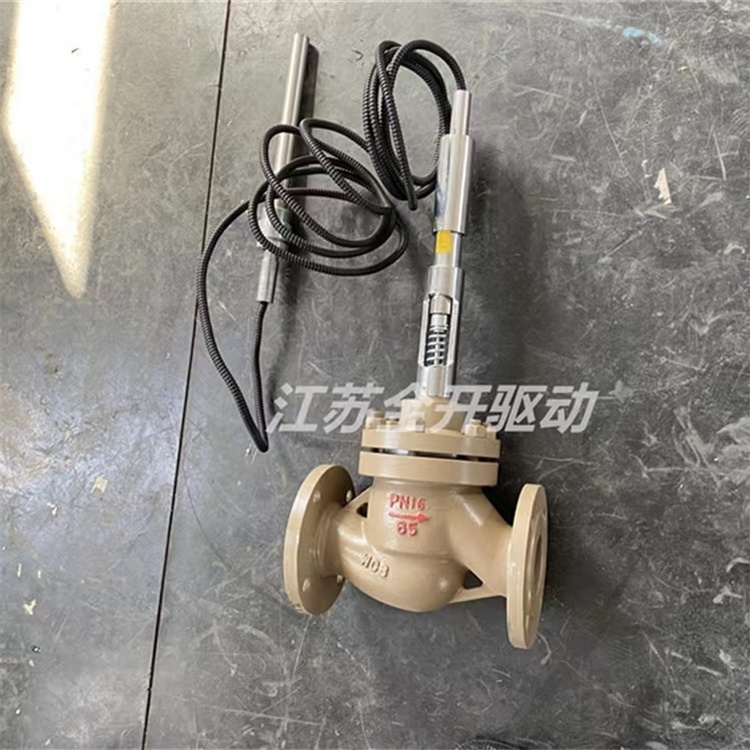

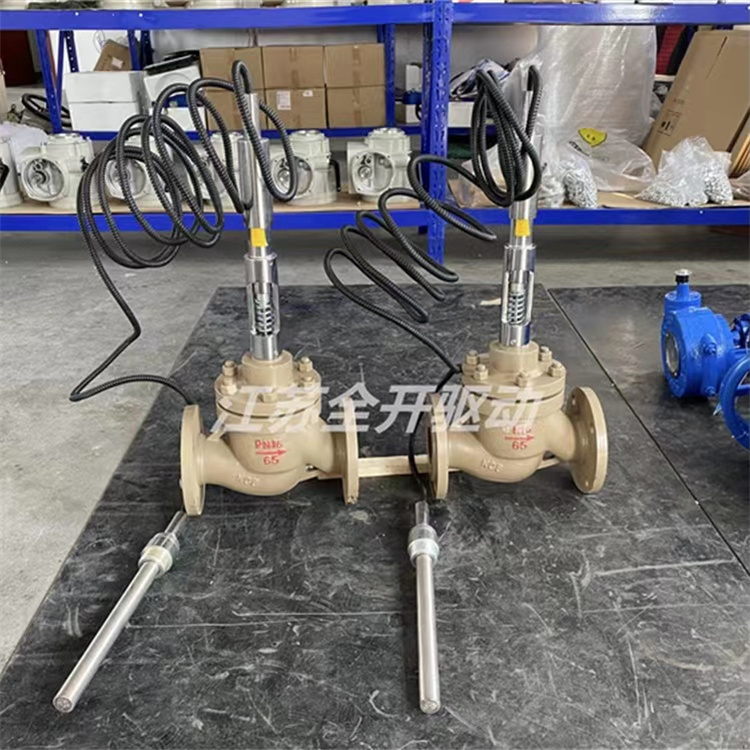

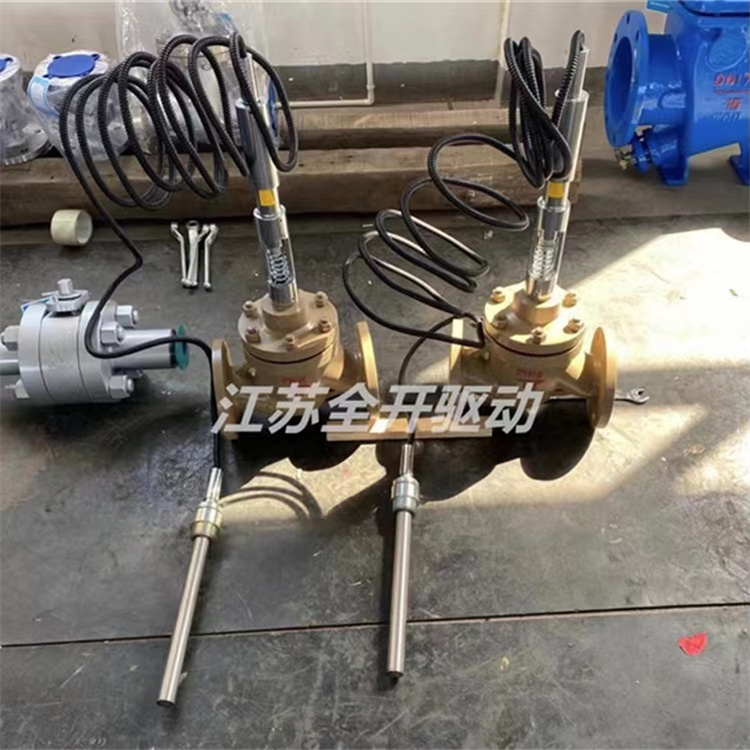

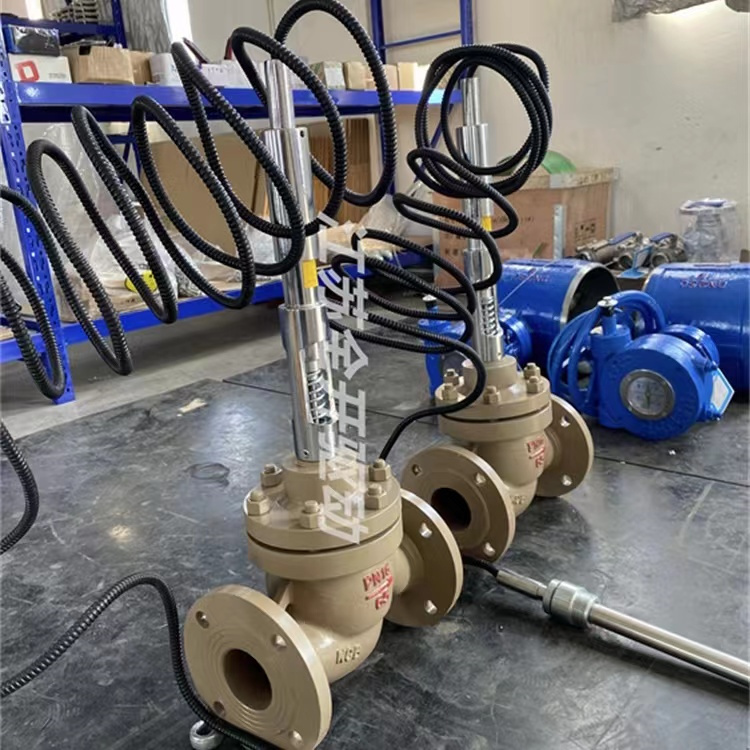

产品展示
