厂家直销电动三通调节阀 ZDLQ-16C-DN80 三通合流调节阀 电子式电动调节阀
产品概述：
ZAZQ、ZAZX电动三通调节阀（ZAZQ电动三通合流调节阀、ZAZX电动三通分流调节阀）由3810L型或PSL系列直行程电子式电动执行机构和直通双座阀组成。内含饲服功能，接受统一的 4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。座阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力，其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大，但该阀的泄漏较单座阀大。适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。
厂家直销电动三通调节阀 ZDLQ-16C-DN80 三通合流调节阀 电子式电动调节阀
阀体参数：
型式：直通双座铸造球型阀
公称通径： 25、32、40、50、65、80、100、125、150、200、250、300mm
公称压力：PN1.6、4.0、6.4MPa
法兰连接： JB/T79.1-94、79.2-94等
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上阀盖：标准型-17～ 230℃、散热型 230～ 450℃、低温型-60～-196℃、波纹管密封型-40～ 350℃
压盖型式：螺栓压紧式
填料： V型聚四氟乙烯填料、含浸聚四氟乙烯填料、纺织填料、石墨填料
厂家直销电动三通调节阀 ZDLQ-16C-DN80 三通合流调节阀 电子式电动调节阀
阀内组件：
阀芯型式：双座柱塞型阀芯
流量特性：等百分比特和和线性特性
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐蚀合金等。
厂家直销电动三通调节阀 ZDLQ-16C-DN80 三通合流调节阀 电子式电动调节阀
执行机构：
型号 | 381LSA-08 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | 381LSC-160 |
隔爆型号 | 381LXA-08 | 381LXA-20 | 381LXB-30 | 381LXB-50 | 381LXC-65 | 381LXC-99 | 381LXC-160 |
输出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 |
蕞da行程L(mm) | 30 | 60 | 100 | ||||
工作速度(mm /s) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.0 | 1.0 |
主要技术参数 | 电源电压：220V/50Hz输入信号：4-20mA或1-5V·DC输出信号：4-20mA·DC | ||||||
防护等级：相当IP55隔爆标志：ExdⅡBT4手操功能：手柄 | |||||||
环境温度：-25～ 70℃环境湿度：≤95% | |||||||
厂家直销电动三通调节阀 ZDLQ-16C-DN80 三通合流调节阀 电子式电动调节阀
额定流量系数Kv、额定行程、配用执行机构型号、允许压差：
公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
阀座直径dN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
额定流量系数Kv | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 900 | 1440 |
额定行程L(mm) | 16 | 25 | 40 | 60 | 100 | |||||||
配用执行机构型号 | 381LS/XA-20 | 381LS/XA-30 | 381LS/XA-50 | 381LS/XA-65 | 381LS/XA-99 | |||||||
允许压差（MPa） | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 |
连接尺寸：
公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
L | PN16/40 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 |
PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | |
D | 225 | 225 | 225 | 225 | 225 | 225 | 225 | 310 | 310 | 310 | |
R | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 226 | 226 | 226 | |
H1 | PN16/40 | 155 | 175 | 180 | 200 | 235 | 250 | 260 | 330 | 350 | 420 |
PN64 | 165 | 185 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 | |
H3 | PN16/40 | 171 | 195 | 200 | 220 | 262 | 277 | 287 | 357 | 377 | 447 |
PN64 | 181 | 205 | 205 | 225 | 272 | 282 | 297 | 362 | 392 | 457 | |
H2 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | |
H4 | 459 | 459 | 459 | 459 | 520 | 520 | 520 | 570 | 570 | 570 | |
H5 | 120 | 120 | 140 | 145 | 190 | 210 | 220 | 270 | 280 | 320 | |
重量(kg) | PN16/40 | 16 | 19 | 22 | 23 | 39 | 50 | 59 | 80 | 87 | 115 |
PN64 | 21 | 24 | 31 | 33 | 49 | 75 | 92 | 129 | 137 | 170 | |
厂家直销电动三通调节阀 ZDLQ-16C-DN80 三通合流调节阀 电子式电动调节阀

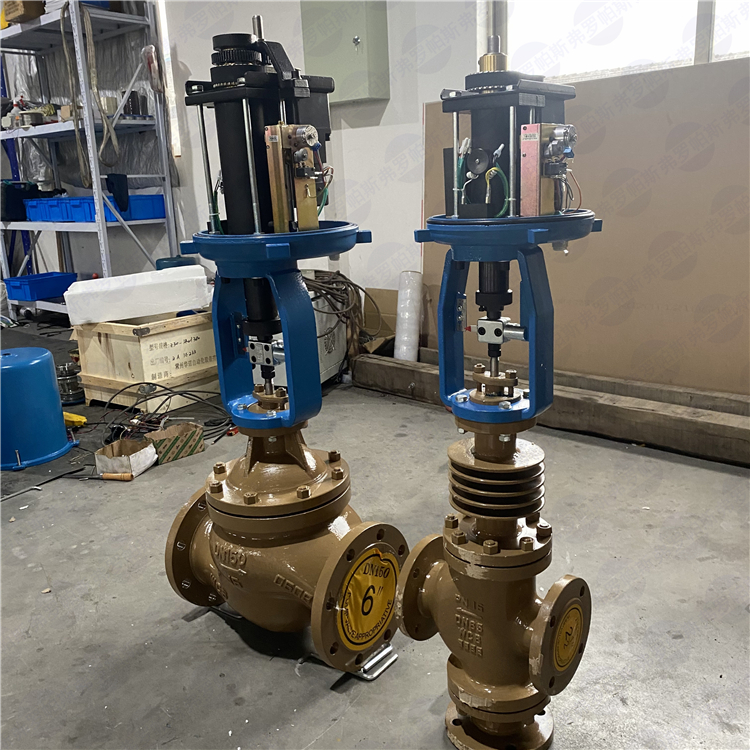

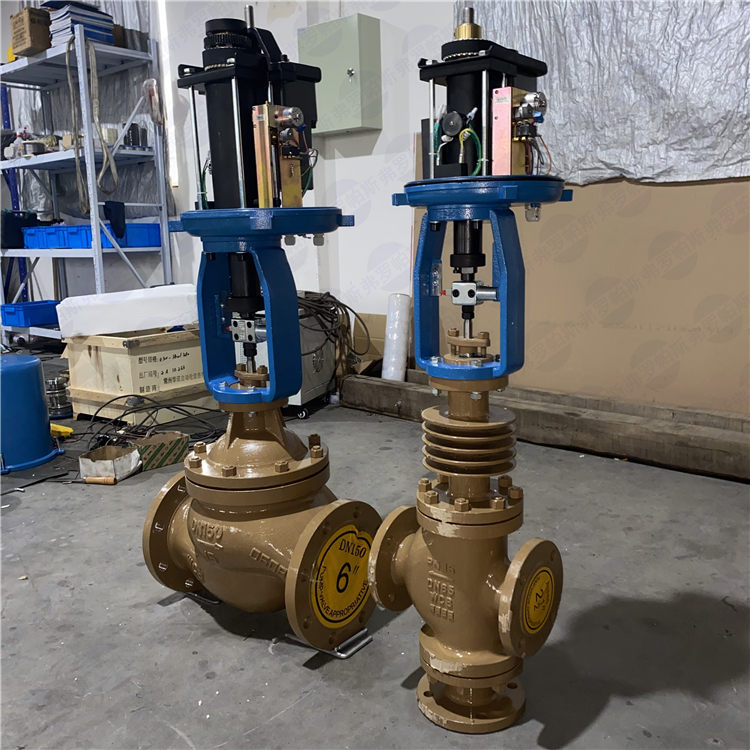

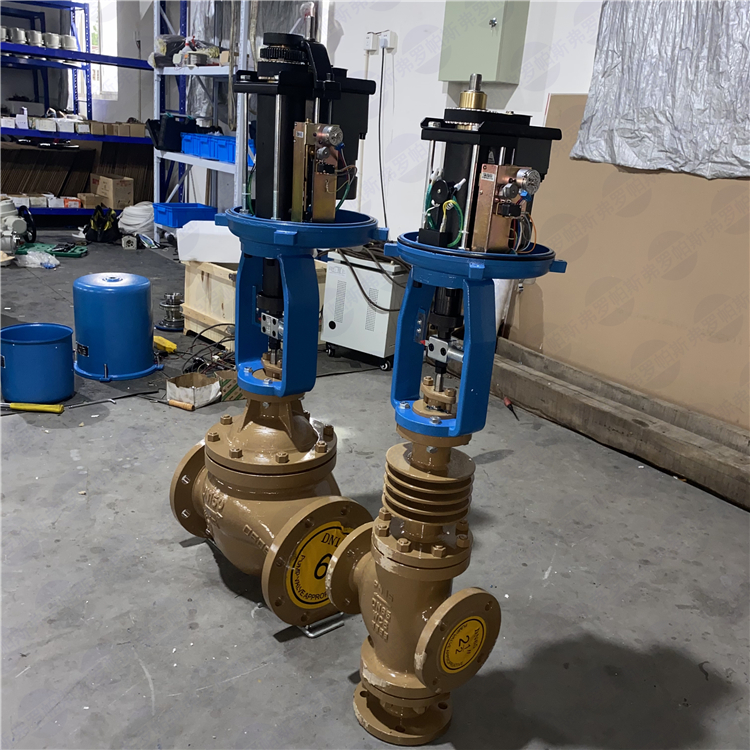

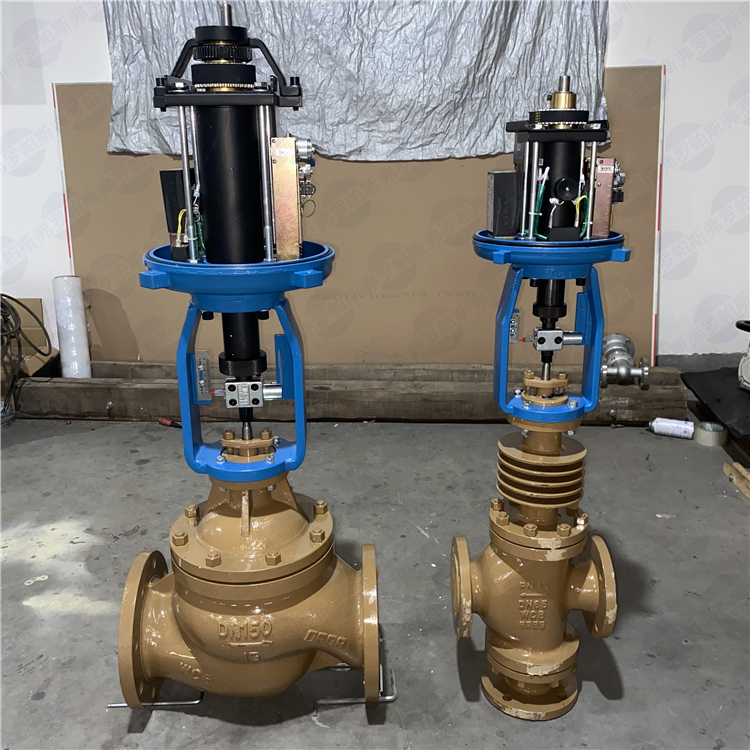

产品展示
