广数980TDI全套系统
导轨宽600mm
整体床脚
主要参数

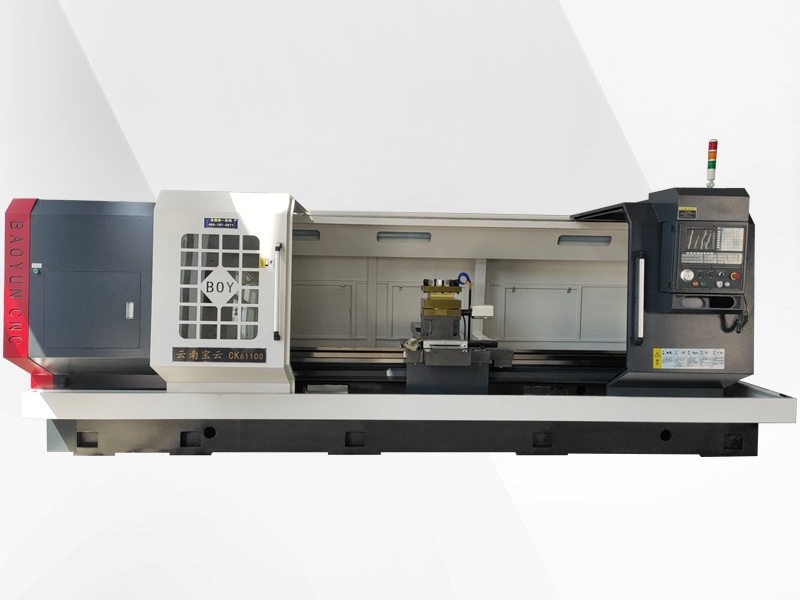

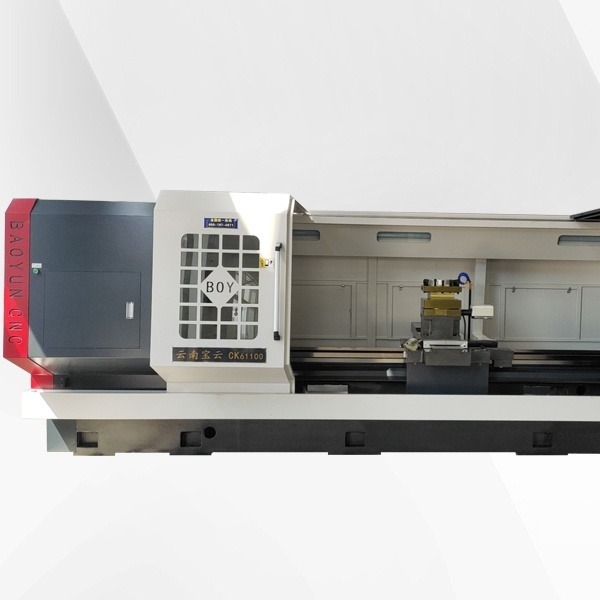

| 项目 | CK61100 |
| 床身上zuida回转直径 | φ1000mm |
| 滑板上zuida工件回转直径 | φ650mm |
| zuida工件长度 | 1000/1500/2000/3000（mm） |
| 床身上导轨跨距 | 600mm |
| 主传动形式 | 三档机械变速，变频无极调速 |
| 主轴转速范围 | 25-850r/min |
| 主轴端部结构 | C11 |
| 主轴孔直径 | 105mm |
| 主轴孔前端锥度 | 公制120 1:120 |
| 主电机功率 | 15KW |
| 刀架zuida行程 | X向：500 Z向：1000/1500/2000/3000（mm） |
| 快速移动进给 | X向：500 Z向：6000（mm） |
| 定位精度 | X向≤0.02 Z向：≤0.025（mm） |
| 重复定位精度 | X向≤0.012 Z向：≤0.013（mm） |
| 工件加工进度 | IT6-IT7 |
| 工件表面粗糙度 | Ra1.6um |
| 尾座套筒直径 | φ100mm |
| 尾座套筒行程 | 250mm |
| 尾座套筒锥孔锥度 | 莫氏6# |
| 标准配置 | 电动立式四工位电动刀架 |
| 刀杆截面 | 32*32（mm） |
| 标准配置 | 广州数控GSK980TDi |
| 选择配置 | KND、FANUC、西门子 |
| 三爪卡盘直径 | φ400mm |
| 机床外观尺寸（长*宽*高） | 3600（4200）（4800）（5700）*2050*1780（mm） |
| 机床重量（约） | 4500 /5200 /5600 /6000（kg) |
