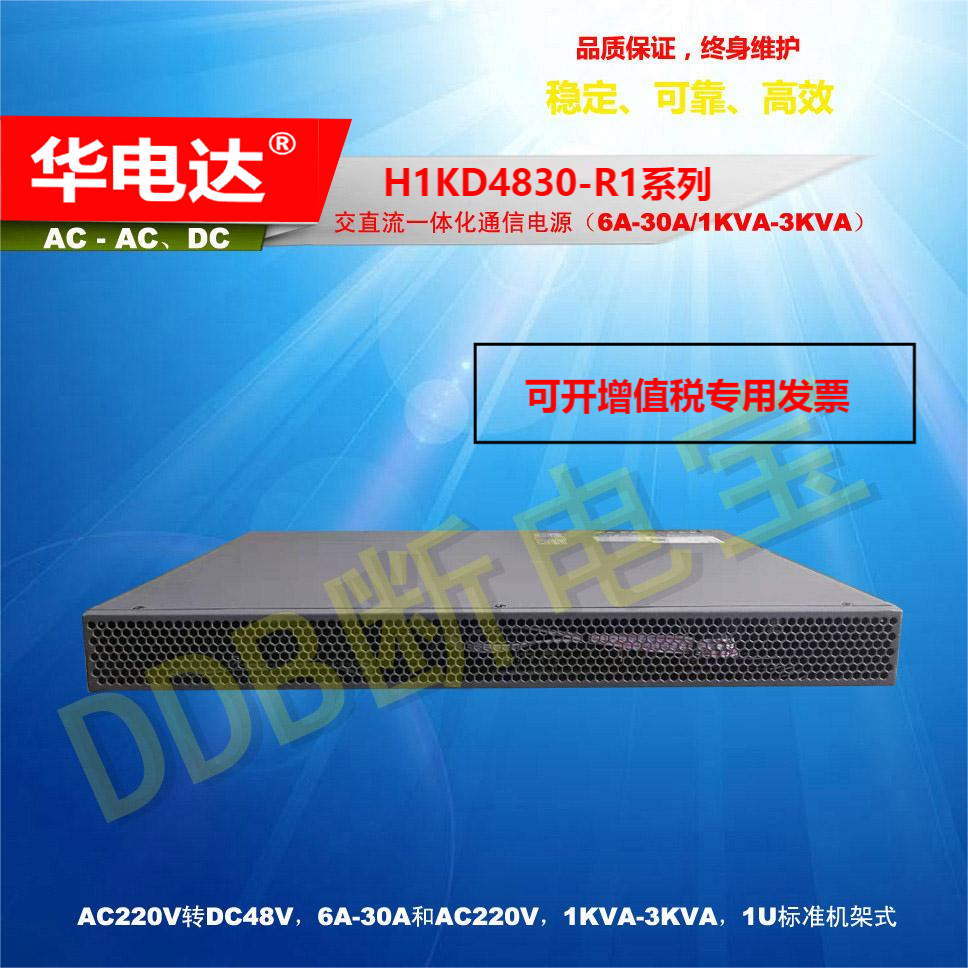

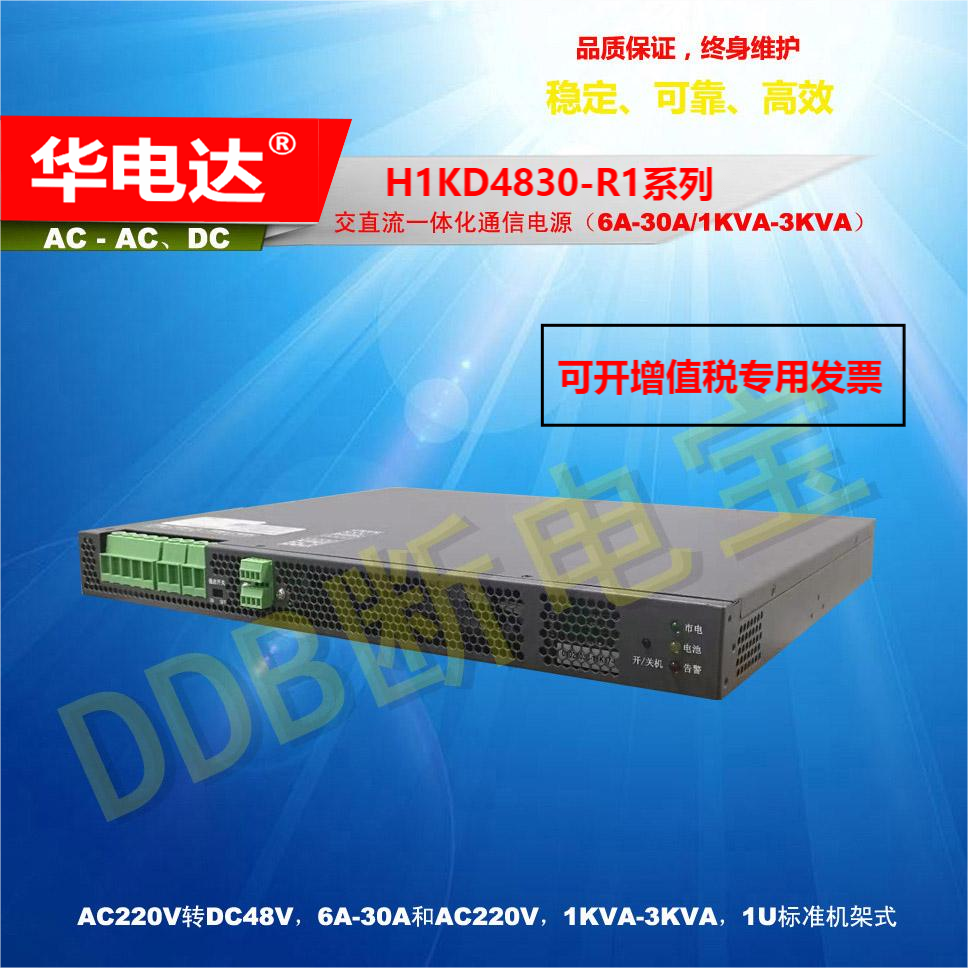

华电达H1KD4830-R1系列交直流一体化电源
1KA(800W)/6A-30A(300W-1500W)
-----------------------------------------------------------------------------------------------------------------
产品简介：
华电达H1KD4830-R1系列交直流一体化电源包括H1KD4806-R1、H1KD4830-R1等一系列不同规格产品，它满足逆变交流220Vac(1KVA)和直流48V（6A-30A）的交直流双输出，是广泛应用于移动通信、程控交换机、接入网设备、电信设备、服务器、局域网、通信机房基站等通信领域的交直流一体化电源产品。H1KD4830-R1系列交直流一体化电源各功能单元采用标准化设计，电源高度采用1U标准19英寸机架式设计，结构小巧，易安装，支持标准19英寸机架或嵌入式机柜等多种安装方式；H1KD4830-R1系列交直流一体化电源可适应宽范围交流输入，具备电池充电管理功能，直流限流，尖峰浪涌吸收，周全的自动保护，无人值守和智能远程监控等多重功能为一体，是新一代智能环保型电源,交直隔离供电，可分路输出，符合分布式通信基站系统交直流电源一体化要求。
-----------------------------------------------------------------------------------------------------------------
产品铭牌：
品牌：华电达
产品型号：H1KD4806-R1/H1KD4830-R1（可选）
产品规格：220Vac、48Vdc转220Vac（1KVA）、48Vdc（6A-30A）
交流输入：1路220Vac
电池分路：1路48Vdc
交流负载分路：1路220Vac
直流负载分路：1路48Vdc
额定功率：1KVA（800W）/6A-30A(300W-1500W)（可选）
工作模式：AC/AC、DC（交流转交流、直流）
系列分类：单机式
接线方式：前接线
外观结构：1U标准19英寸机架式
-----------------------------------------------------------------------------------------------------------------
应用场景：
室分系统
拉远单元
BBU、RRU
宏覆盖、固网接入
通信基站
IDC数据中心
-----------------------------------------------------------------------------------------------------------------
型号说明：
H 1K D4830 - R1 系列型号说明
H：品牌“断电宝”缩写
1K：逆变交流输出220V1KVA
D4830：直流输出48V30A
R1：1U标准19英寸机架式
-----------------------------------------------------------------------------------------------------------------
性能特点：
l H1KD4830-R1系列交直流一体化电源使用灵活、环境适用性强
l H1KD4830-R1系列交直流一体化电源电池组可选配磷酸铁锂电池或铅酸蓄电池
l H1KD4830-R1系列交直流一体化电源采用标准19英寸U度机架式结构，支持壁挂及嵌入式安装，使用灵活
l H1KD4830-R1系列交直流一体化电源过载能力强，支持150%额定负载冲击运行，适用带载非线性特性通信设备
l H1KD4830-R1系列交直流一体化电源交流220V和直流48V可同时输出，交直流隔离，有效的解决运营商各种通信负载供电
l H1KD4830-R1系列交直流一体化电源有直流冷启动和来电自启功能。在无市电输入时可用直流开启，且来电后可自动重启，满足用户的应急处理、故障处理及时性的要求
l H1KD4830-R1系列交直流一体化电源 节能，输入功率因数0.99以上 ，风扇智能多级调速功能，电池模式下效率高达90%以上,市电模式效率97%以上
l H1KD4830-R1系列交直流一体化电源有安全完善的保护功能，电池保护功能。对电池下电电压进行设置，延长电池的使用寿命，具有输出过压、欠压保护；输出过载、短路保护；过温保护；电池欠压预警、保护；电池过充电保护；抗浪涌、雷击保护等多功能保护于一体，极大地保证了通信系统运行的稳定性和可靠性
l H1KD4830-R1系列交直流一体化电源有无人值守功能。当市电长时间故障而使系统因电池欠压而自动保护时，可以在市电恢复正常后能自动开机且对电池进行充电，有效地保护电池、延长电池使用寿命
l H1KD4830-R1系列交直流一体化电源有智能监控管理功能，干接点通讯接口：市电断电、电池低和系统告警三个接口；标准RS232通信接口，可以直接远程在线监控电源系统的运行状态，提高和简化网络管理工作，增强系统的可靠性，同时支持选配RS485接口和SNMP卡
-----------------------------------------------------------------------------------------------------------------
技术参数：
型号 | H1KD4806-R1 | H1KD4830-R1 | |||
额定功率 | 1KVA / 6A | 1KVA / 30A | |||
输入 | 交流输入电压 | 176~255Vac | |||
电池组额定电压 | 48Vdc | ||||
电池电压范围 | 43~60Vdc | ||||
频率范围 | 50±5% Hz | ||||
功率因素 | ≥0.99 | ||||
效率 | ≥91％ | ||||
输出 | 直流输出电压/额定电流 | 48Vdc/6A（300W） | 48Vdc/30A（1500W） | ||
输出电压范围 | 42-58Vdc | ||||
交流输出电压/额定功率 | 220Vac/1KVA（800W） | ||||
交流输出范围 | 220Vac±2% | ||||
固定频率 | 50Hz | ||||
频率范围 | 49Hz~51Hz | ||||
输出效率 | ≥90% | ||||
输出波形 | 纯正弦波 | ||||
输出波形失真度 | ≤3% @R载 | ||||
市电/逆变转换时间 | ≤10ms @额定负载 | ||||
保护特性 | |||||
旁路→逆变 | 低压切换点 | 160±3Vac | |||
高压切换点 | 255±3Vac | ||||
逆变→旁路 | 低压回调点 | 176±3Vac | |||
高压回调点 | 245±3Vac | ||||
电池低压告警点 | 43±0.5Vdc | ||||
电池欠压保护点 | ≤40Vdc @非强启状态 | ||||
电池过压保护点 | ≥60Vdc | ||||
电池过压恢复点 | ≥55Vdc | ||||
输出过流保护 | ~125%：1分钟后保护 | ||||
≥125%：10秒钟保护 | |||||
输出短路保护 | 有（市电接入时禁止短路） | ||||
电池反接保护 | 有（带充电的机型禁止反接） | ||||
过温保护 | 有（故障现象解除后自动恢复） | ||||
散热方式 | 自带风机散热（智能调速） | ||||
外观 | |||||
显示 | LED | 市电、电池、告警状态 | |||
LCD（可选） | 输入/出电压、频率、直流输入电压、环境温度、输出负载百分比、故障代码 | ||||
尺寸：W*H*W | 482*44*350 mm | ||||
通讯管理 | |||||
干接点 | 含市电断电、电池低、系统告警接口 | ||||
RS232 | 通过监控软件，可以直接远程在线监控电源系统的运行状态 | ||||
